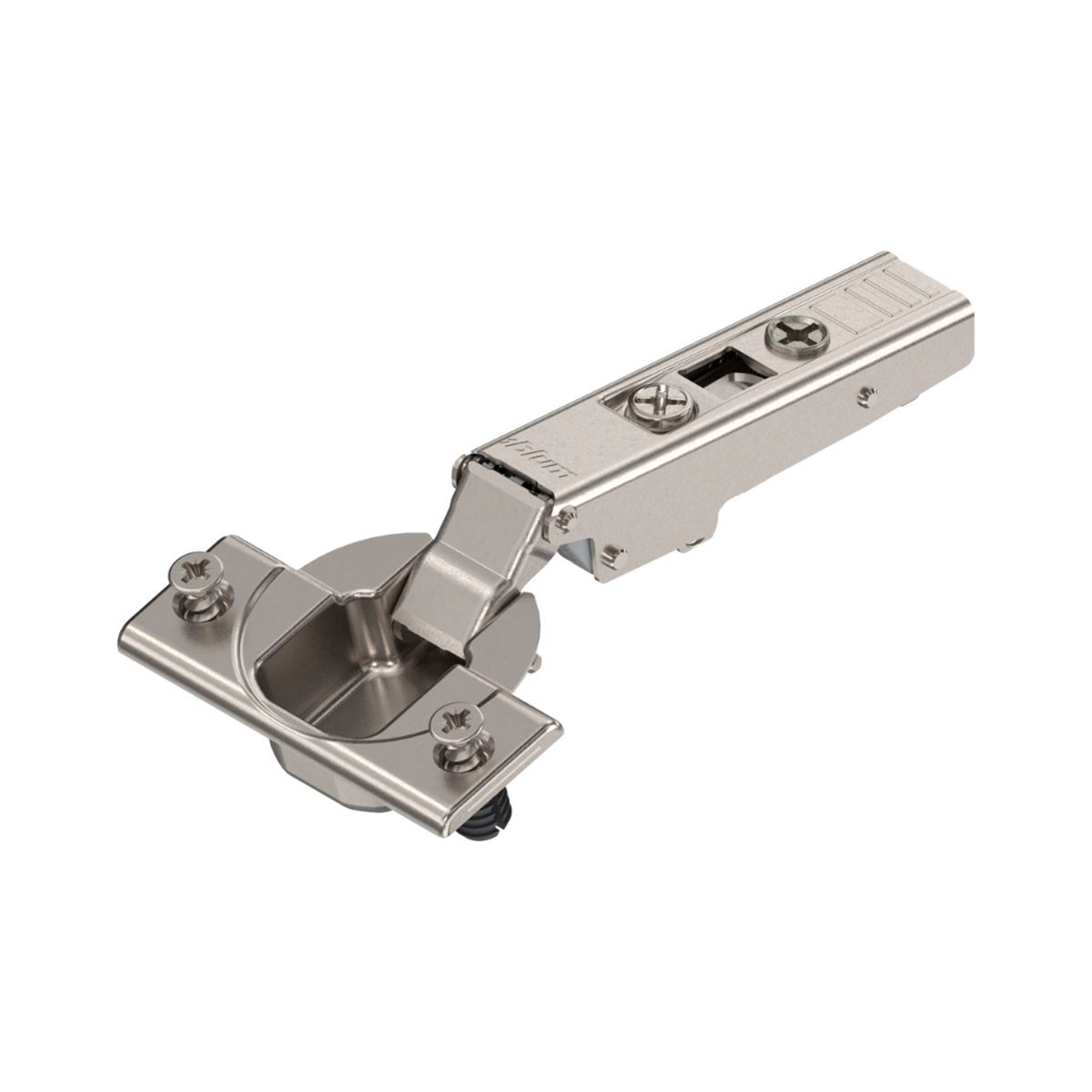

Blum Μεντεσές 110° Clip Top 16mm Πάτημα Expando - 71T358E

ΠΡΟΣΟΧΗ:
Το τακάκι στήριξης ΔΕΝ περιλαμβάνεται και πωλείται ξεχωριστά.

Τεχνικά Χαρακτηριστικά

• Εφαρμογή: Κανονικός μεντεσές

• Γόνατο: Εφαρμογή επένδυσης (overlay)

• Γωνία ανοίγματος: 110°

• Μηχανισμός κλεισίματος: Με ελατήριο

Κεφαλή μεντεσέ

• Τύπος καλύμματος: Ορθογώνιο, οριζόντιο, κεντρική στερέωση

• Τύπος καλύμματος: Ορθογώνιο, ίσιο, με φαλτσογωνία, κεντρική στερέωση

• Τύπος καλύμματος: Κάλυμμα κεφαλής, ορθογώνιο, με φαλτσογωνία, πλάτος 22.85 mm

• Υλικό κεφαλιού: Ατσάλι

• Φινίρισμα κεφαλιού: Επινικελωμένο

• Συναρμολόγηση κεφαλιού: EXPANDO

Διαστάσεις & οπές

• Πλάτος φλάντζας: 57 mm

• Μήκος φλάντζας: 22 mm

• Ύψος φλάντζας: 3.2 mm

• Διάμετρος τρυπήματος κεφαλιού: 35 mm

• Διάμετρος τρυπών στήριξης: 8 mm

• Απόσταση μεταξύ τρυπημάτων: 45 mm

• Έκκεντρη θέση τρυπών βιδώματος: 9.5 mm

• Πάχος τρυπήματος κεφαλιού: 13 mm

• Ελάχιστη απόσταση τρυπήματος: 3 mm

• Μέγιστη απόσταση τρυπήματος: 7 mm

Βραχίονας & ρυθμίσεις

• Υλικό βραχίονα: Ατσάλι

• Φινίρισμα βραχίονα: Επινικελωμένο

• Μέτρηση επικάλυψης (ύψος μπράτσου): 21.5 mm

• Δεδομένη διάσταση / εργοστασιακή ρύθμιση: 11 mm

• Τύπος πλευρικής ρύθμισης: Με βίδα

• Πλευρική ρύθμιση: ±2 mm

• Τύπος ρύθμισης βάθους: Με σπειροειδή βίδα

• Ρύθμιση βάθους: +3 / −2 mm

• Κενό: 1.5 mm
