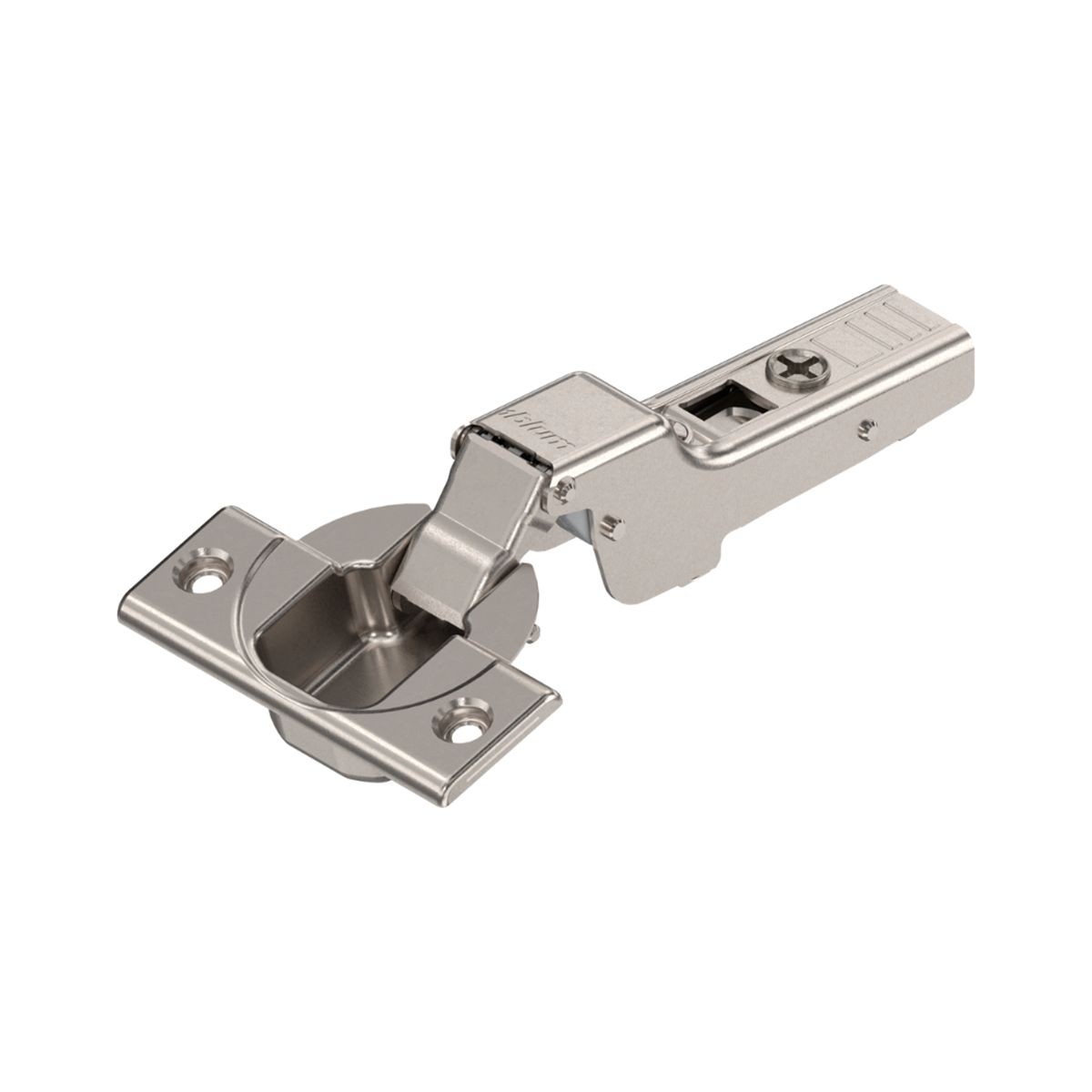

Blum Μεντεσές 110° Clip Top 8mm Πάτημα - 71T3650

ΠΡΟΣΟΧΗ:
Το τακάκι στήριξης ΔΕΝ περιλαμβάνεται και πωλείται ξεχωριστά.

Τεχνικά Χαρακτηριστικά

• Εφαρμογή: Κανονικός μεντεσές

• Γόνατο: Διπλή εφαρμογή

• Γωνία ανοίγματος: 110°

• Μηχανισμός κλεισίματος: Με ελατήριο

Κεφαλή μεντεσέ

• Τύπος καλύμματος: Ορθογώνιο, με σπάσιμο ακτίνας R10, παράκεντρη στερέωση

• Τύπος καλύμματος: Ορθογώνιο, με σπάσιμο R9.2, καμπύλες πλευρικές άκρες, παράκεντρη στερέωση

• Τύπος καλύμματος: Κάλυμμα κεφαλής, ορθογώνιο, με φαλτσογωνία, πλάτος 22.85 mm

• Υλικό κεφαλιού: Ατσάλι

• Φινίρισμα κεφαλιού: Επινικελωμένο

• Συναρμολόγηση κεφαλιού: Βιδωτό

Διαστάσεις & οπές

• Πλάτος φλάντζας: 57 mm

• Μήκος φλάντζας: 22 mm

• Ύψος φλάντζας: 3.2 mm

• Διάμετρος τρυπήματος κεφαλιού: 35 mm

• Απόσταση μεταξύ τρυπημάτων: 45 mm

• Έκκεντρη θέση τρυπών βιδώματος: 9.5 mm

• Πάχος τρυπήματος κεφαλιού: 13 mm

• Ελάχιστη απόσταση τρυπήματος: 3 mm

• Μέγιστη απόσταση τρυπήματος: 7 mm

Βραχίονας & ρυθμίσεις

• Υλικό βραχίονα: Ατσάλι

• Φινίρισμα βραχίονα: Επινικελωμένο

• Μέτρηση επικάλυψης (ύψος μπράτσου): 31 mm

• Δεδομένη διάσταση / εργοστασιακή ρύθμιση: 1.5 mm

• Τύπος πλευρικής ρύθμισης: Με βίδα

• Πλευρική ρύθμιση: ±2 mm

• Τύπος ρύθμισης βάθους: Με σπειροειδή βίδα

• Ρύθμιση βάθους: +3 / −2 mm

• Κενό: 1.5 mm
