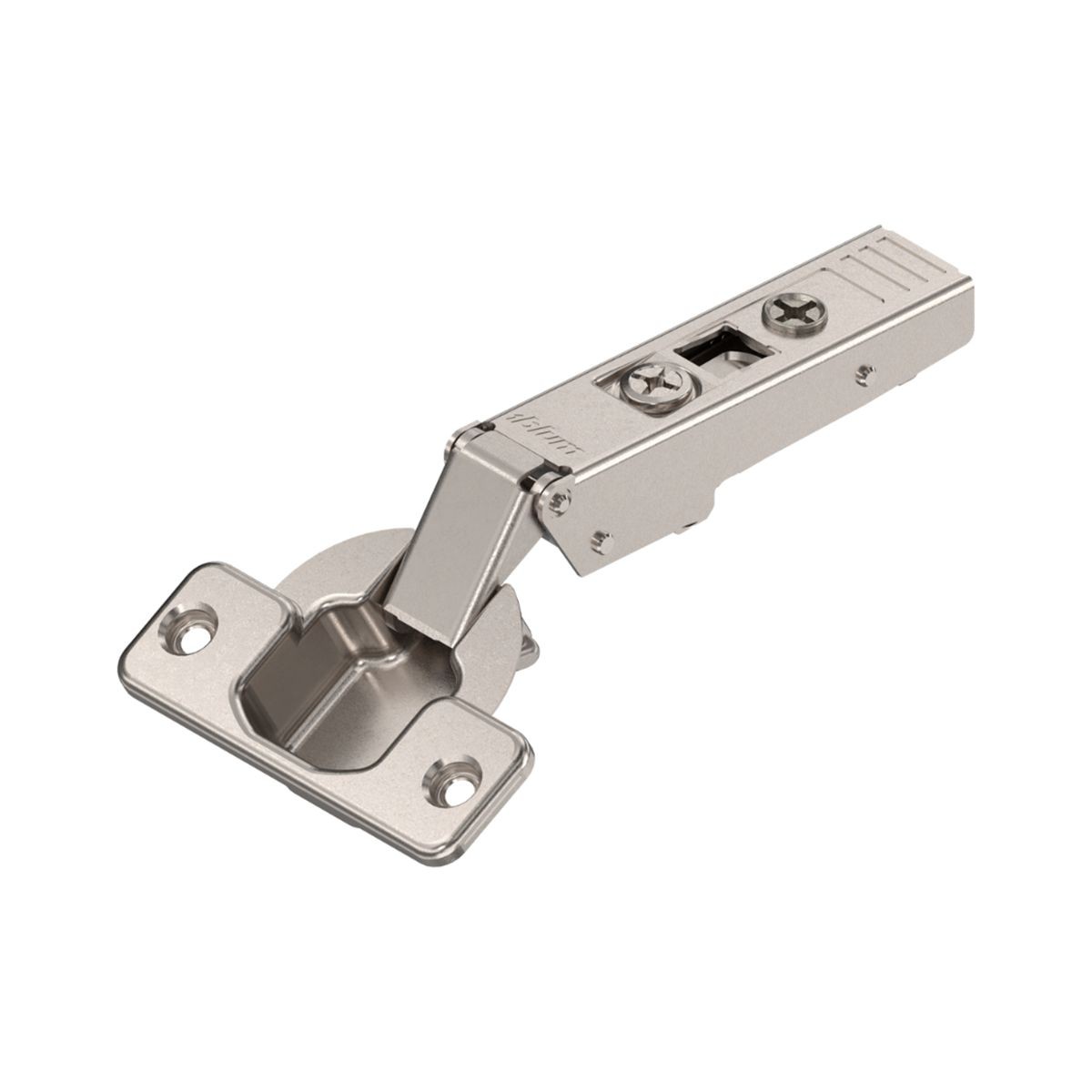

Blum Μεντεσές 120° Clip Top 16mm Πάτημα Χωρίς Ελατήριο - 70T5550.TL

ΠΡΟΣΟΧΗ:
Το τακάκι στήριξης ΔΕΝ περιλαμβάνεται και πωλείται ξεχωριστά.

Τεχνικά Χαρακτηριστικά

• Εφαρμογή: Κανονικός μεντεσές

• Γόνατο: Εφαρμογή επένδυσης (overlay)

• Γωνία ανοίγματος: 120°

• Μηχανισμός κλεισίματος: Χωρίς ελατήριο

• Μεταβλητός μεντεσές: Τρεις ελεύθερες κινήσεις για TIP-ON

Κεφαλή μεντεσέ

• Τύπος καλύμματος: Ορθογώνιο, οριζόντιο, κεντρική στερέωση

• Τύπος καλύμματος: Ορθογώνιο, ίσιο, με φαλτσογωνία, κεντρική στερέωση

• Υλικό κεφαλιού: Ατσάλι

• Φινίρισμα κεφαλιού: Επινικελωμένο

• Συναρμολόγηση κεφαλιού: Βιδωτό

Διαστάσεις & οπές

• Πλάτος φλάντζας: 57 mm

• Μήκος φλάντζας: 20 mm

• Ύψος φλάντζας: 3.2 mm

• Πάχος τρυπήματος κεφαλιού: 12.6 mm

• Ελάχιστη απόσταση τρυπήματος: 3 mm

• Μέγιστη απόσταση τρυπήματος: 6 mm

Βραχίονας & ρυθμίσεις

• Υλικό βραχίονα: Ατσάλι

• Φινίρισμα βραχίονα: Επινικελωμένο

• Μέτρηση επικάλυψης (ύψος μπράτσου): 20.5 mm

• Δεδομένη διάσταση / εργοστασιακή ρύθμιση: 11 mm

• Τύπος πλευρικής ρύθμισης: Με βίδα

• Πλευρική ρύθμιση: ±2 mm

• Τύπος ρύθμισης βάθους: Με σπειροειδή βίδα

• Ρύθμιση βάθους: +3 / −2 mm

• Κενό: 1.5 mm
