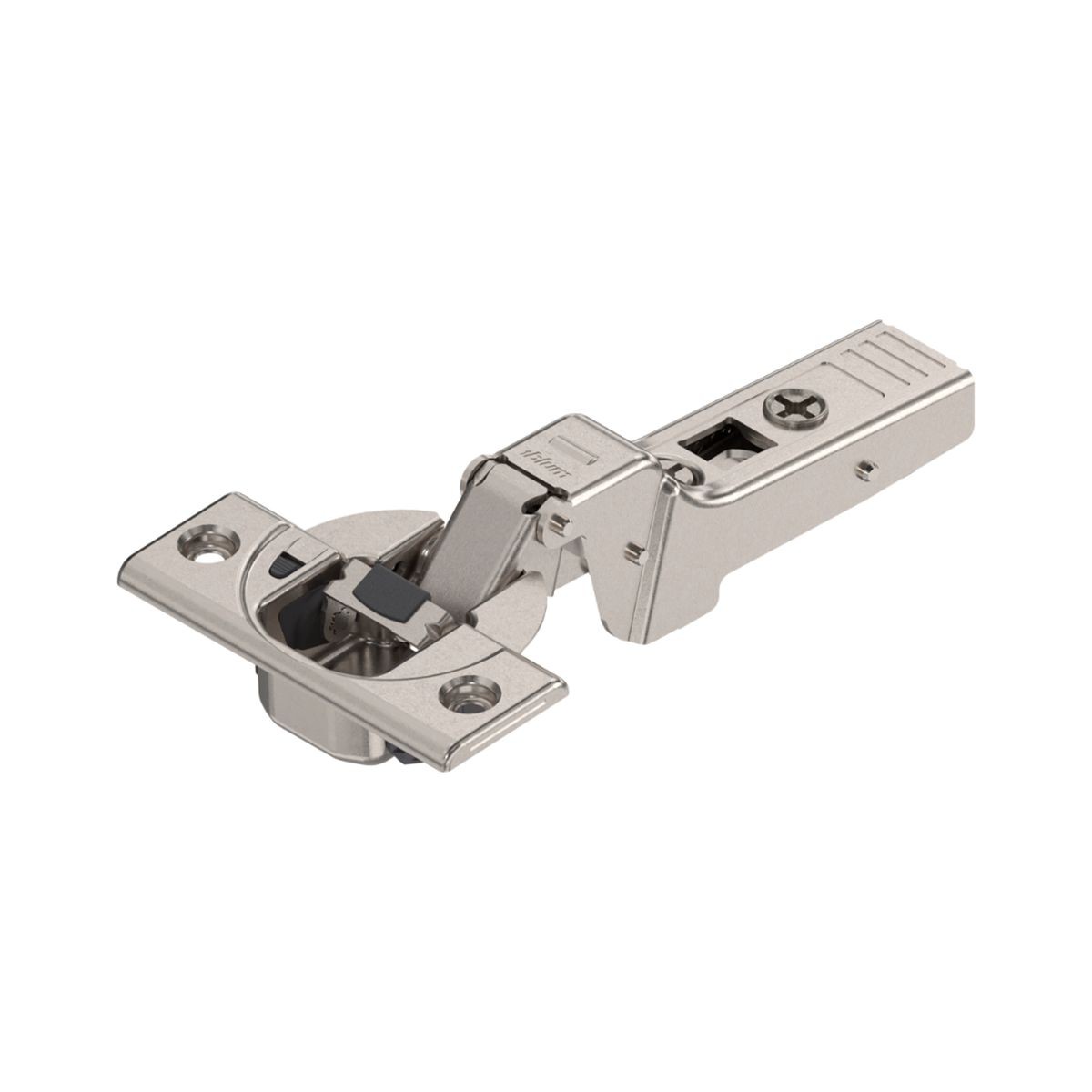

Blum Μεντεσές 95° Clip Top Blumotion 8mm Πάτημα με Φρένο για Παχύ Φύλλο - 71B9650

ΠΡΟΣΟΧΗ:
Το τακάκι στήριξης ΔΕΝ περιλαμβάνεται και πωλείται ξεχωριστά.

Τεχνικά Χαρακτηριστικά

• Κατασκευαστής: Blum

• Εφαρμογή: Πλαϊνό / παχύς μεντεσές πόρτας

• Γόνατο: Διπλή εφαρμογή

• Γωνία ανοίγματος: 95°

• Μηχανισμός κλεισίματος: Με ελατήριο

• Μεταβλητή μεντεσέ: Με ενσωματωμένο BLUMOTION

• Τύπος καλύμματος:

  • Ορθογώνιο, με σπάσιμο ακτίνας R10, παράκεντρη στερέωση

  • Ορθογώνιο, με σπάσιμο R9.2, καμπύλες πλευρικές άκρες, παράκεντρη στερέωση

  • Κάλυμμα κεφαλής, ορθογώνιο, με φαλτσογωνία, πλάτος 22,85 mm

• Υλικό κεφαλιού: Ατσάλι

• Φινίρισμα κεφαλιού: Επινικελωμένο

• Συναρμολόγηση κεφαλιού: Βιδωτό

• Πλάτος φλάντζας: 57 mm

• Μήκος φλάντζας: 22 mm

• Ύψος φλάντζας: 3.2 mm

• Διάμετρος τρυπήματος κεφαλιού μεντεσέ: 35 mm

• Πάχος τρυπήματος κεφαλιού: 13 mm

• Απόσταση μεταξύ των τρυπημάτων: 45 mm

• Έκκεντρη θέση τρυπών στο κεφάλι: 9.5 mm

• Ελάχιστη απόσταση τρυπήματος: 3 mm

• Μέγιστη απόσταση τρυπήματος: 7 mm

• Υλικό μπράτσου: Ατσάλι

• Φινίρισμα βραχίονα: Επινικελωμένο

• Μέτρηση επικάλυψης (ύψος μπράτσου): 31 mm

• Δεδομένη διάσταση / εργοστασιακή ρύθμιση: 1.5 mm

• Τύπος πλευρικής ρύθμισης: Με βίδα

• Πλευρική ρύθμιση: ±2 mm

• Τύπος ρύθμισης βάθους: Με σπειροειδή βίδα

• Ρύθμιση βάθους: +3 / −2 mm

• Κενό: 1.5 mm
